嵌入式存储IP

Embedded Memory IP

钠存科技自研 eRRAM 嵌入式阻变存储 IP,覆盖 0.18μm 至 22nm 宽工艺区间,兼容 BCD 功率工艺与标准 CMOS 工艺,赋能 PMIC、DDIC、MCU、传感器等芯片,替代传统 EEPROM 与嵌入式 Flash。区别于传统 eFlash 方案,eRRAM 读取功耗表现优异;BEOL 后端集成实现更少附加光罩,大幅削减芯片流片成本。兼顾低功耗与成本优势,充分满足移动终端、AIoT 芯片对于片上非易失存储的需求。

核心特性

  • 非易失性:掉电数据不丢失,高温保持能力高于 Flash。
  • 高可靠性:数据保持能力 10 年 / 125℃,数据耐久达 100K,存储数据不受高能射线和磁场的干扰,优于 Flash 和 MRAM。
  • 高性能:写入速度高于 Flash 10 倍以上,读取性能达到约 10ns。
  • 易微缩性:器件尺寸可微缩至 10nm 以下,突破浮栅型 Flash 器件 40nm 微缩极限,适配 HKMG、FinFET 及 GAA 等先进工艺。
  • 工艺成本低:仅需 2~3 层附加光罩,比 Flash 器件少 6~10 层。
  • 工艺可适配:可兼容 Logic / HV / CIS 等多种工艺平台。

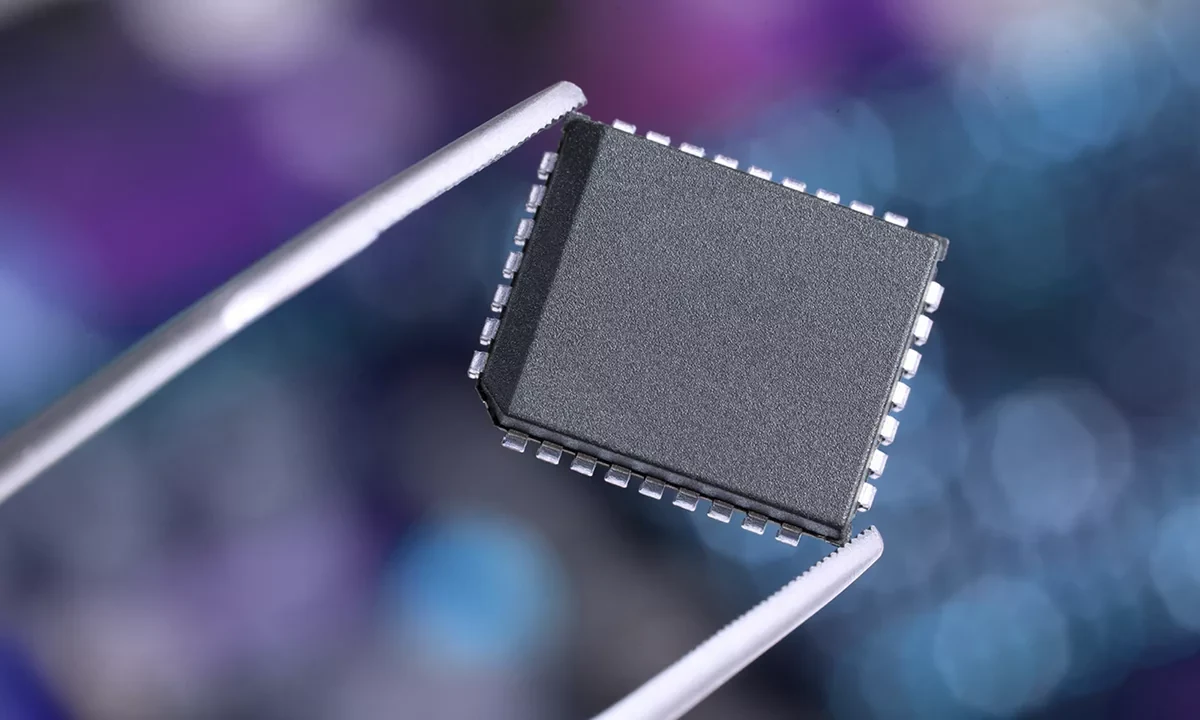

嵌入式存储IP 核心特性

应用领域

  • PMIC 电源管理芯片:兼容 BCD 功率工艺平台,存储输出电压、电流阈值、上电复位延时等芯片配置与校准参数。
  • DDIC 显示驱动芯片:适配 AMOLED DDIC、TDDI 屏幕驱动,替代片上 OTP/MTP 或外挂 NOR Flash,实现 Demura 补偿数据存储。
  • MCU 微控制器:作为 eFlash 高性价比替代方案,适用于配置参数、启动代码存储,助力先进工艺下 MCU 降本。
  • 传感器与安全芯片:面向各类传感器、NFC、安全加密 IC,满足片上嵌入式非易失参数与密钥信息存储需求。
  • 低功耗 IoT 终端设备:可对标 EEPROM 规范,具备低功耗、读写效率优势,适配助听器、便携穿戴等电池供电产品。

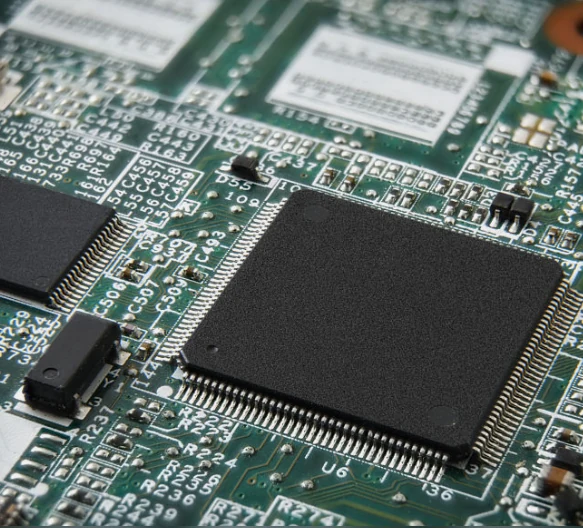

嵌入式存储IP 应用领域
